L’essentiel à retenir : le branchement triphasé 4 fils permet d’alimenter vos machines de forte puissance en 400V sans neutre, à condition de respecter scrupuleusement le code couleur marron, noir et gris. Cette configuration optimise vos installations industrielles en utilisant l’équilibre des phases, tout en garantissant votre sécurité grâce à une vérification d’absence de tension rigoureuse sur les 3 phases et la terre.
Saviez-vous qu’une installation industrielle performante repose souvent sur un équilibre parfait des courants où le fil de neutre devient totalement superflu ? Profitez de la puissance brute du 400V en maîtrisant le branchement triphasé 4 fils pour alimenter vos machines les plus exigeantes avec une efficacité redoutable.
Pourtant, une simple confusion entre les phases ou un serrage négligé peut transformer votre équipement en un danger immédiat. Nous allons faire le point ensemble sur les codes couleurs normalisés et les protocoles de sécurité pour réussir votre montage en toute confiance.

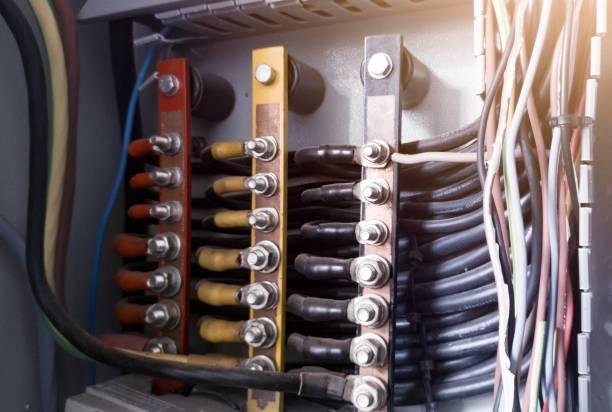

Branchement triphasé 4 fils : maîtriser la sécurité et les codes
Le raccordement triphasé 4 fils utilise trois phases (L1, L2, L3) identifiées par les couleurs marron, noir, gris et une terre vert-jaune, excluant le neutre. Cette configuration 400V exige une vérification d’absence de tension rigoureuse et le respect strict du code couleur normalisé.
Pour réussir votre installation, commencez par identifier vos conducteurs en suivant les règles de l’art.
Identification des conducteurs et codes couleurs normalisés
La norme NF C 15-100 impose des couleurs précises pour les trois phases. Vous utiliserez le marron, le noir et le gris. Ne confondez jamais ces conducteurs lors du câblage.
Le conducteur de protection possède un marquage unique vert et jaune. Ce fil de terre est vital pour votre sécurité. Il assure l’évacuation immédiate des courants de défaut vers le sol.
Sur des installations anciennes, vous trouverez parfois trois fils noirs. Utilisez impérativement un multimètre pour les repérer. Consultez les spécificités de la norme NF C 33-209 pour plus de détails.
Une fois les fils identifiés, la protection de l’intervenant devient la priorité absolue avant tout contact physique.
Procédure de sécurité et vérification d’absence de tension
La consignation débute toujours au tableau électrique. Coupez le disjoncteur général ou le divisionnaire concerné. Posez un cadenas de condamnation pour empêcher toute remise sous tension accidentelle.
Utilisez ensuite un Vérificateur d’Absence de Tension (VAT) certifié. Testez entre chaque phase et entre phase et terre. Regardez cette démonstration de VAT pour appliquer la méthode fiable garantissant votre sécurité.
Munissez-vous de vos équipements de protection individuelle. Portez des gants isolants et une visière de protection. Ces accessoires vous protègent efficacement contre les arcs électriques imprévus.
Testez votre appareil de mesure avant l’usage. Un testeur défaillant représente un danger mortel.
Comment savoir si vous avez réellement besoin du neutre ?
Une fois les câbles identifiés et le courant coupé, il faut comprendre pourquoi ce montage se passe du fil bleu habituel.
Le cas des moteurs équilibrés et récepteurs triphasés
L’équilibre des phases repose sur une loi physique simple. La somme vectorielle des courants est nulle. Le neutre devient alors inutile pour assurer le retour du courant vers la source.
Cette logique s’applique aux machines de forte puissance. Les moteurs industriels utilisent uniquement les trois phases pour générer le champ tournant indispensable. Le fil bleu est donc totalement absent.
Pourtant, restez vigilants concernant les commandes auxiliaires. Certains appareils exigent du 230V pour alimenter leur électronique interne. Dans ce cas précis, le neutre redevient indispensable pour assurer le bon fonctionnement.
Différence entre le couplage étoile et le couplage triangle
Le couplage étoile ou triangle définit la configuration de vos bobinages. Cela détermine directement la tension reçue par chaque enroulement. Vous devez choisir selon la tension de votre réseau local.
Consultez impérativement la plaque signalétique fixée sur votre moteur. Vérifiez si les valeurs indiquent 230V/400V ou 400V/690V. Un mauvais choix brûlera instantanément les enroulements internes de votre précieuse machine.
Les risques liés aux erreurs de câblage sont réels. Un moteur sous-alimenté refusera simplement de démarrer. À l’inverse, un moteur sur-alimenté risque de provoquer un incendie ou un court-circuit violent.
Étapes pour raccorder une prise industrielle P17 ou Hypra
Le choix du couplage étant validé, passons maintenant à l’installation physique de votre prise murale ou mobile.Technique de câblage des bornes et serrage mécanique
Préparez vos conducteurs avec une extrême minutie. Dénudez chaque fil sur environ 10 millimètres. Utilisez obligatoirement des embouts de câblage si vous manipulez des fils multibrins souples.
Raccordez ensuite les phases aux bornes dédiées. La terre rejoint le plot détrompeur, reconnaissable à sa taille supérieure. Profitez de ce moment pour effectuer un contrôle visuel rigoureux du positionnement.
- Bornes L1, L2 et L3 pour les phases.
- Borne de terre avec symbole spécifique.
- Vérification visuelle du positionnement.
Le serrage mécanique possède une importance capitale pour votre sécurité. Bloquez fermement les fils avec un tournevis adapté. Un contact lâche provoque inévitablement des arcs et des incendies.
Choix du matériel et section de câble appropriée
Sélectionnez avec soin votre format de prise P17. Distinguez bien les modèles 16 ampères des versions 32 ampères. L’environnement de travail définit l’indice de protection IP nécessaire.
Calculez précisément la section de vos conducteurs. Utilisez du 2,5 mm² pour du 16A sur une courte distance. Pour des puissances supérieures, passez sur du 6 mm² minimum.
Soignez la protection au sein de votre tableau électrique. Installez un disjoncteur tétrapolaire parfaitement adapté. N’oubliez jamais l’interrupteur différentiel 30mA pour garantir la protection des personnes.
3 solutions pour diagnostiquer et valider votre montage
Votre prise est câblée, mais avant de lancer la machine, quelques tests finaux s’imposent pour éviter les surprises.
Méthode pour inverser le sens de rotation du moteur
Le sens de rotation pose souvent problème lors du premier essai. Votre moteur tourne à l’envers selon l’ordre des phases. C’est un phénomène classique en courant triphasé.
La solution technique est simple. Permutez simplement deux des trois fils de phase. Peu importe lesquels, cela inversera instantanément le champ magnétique tournant. C’est une manipulation rapide et efficace.
Procédez ensuite à un test de mise en route. Donnez des impulsions très brèves sur l’interrupteur. Observez attentivement le ventilateur du moteur pour confirmer la direction souhaitée.
Mesures au multimètre et diagnostic des pannes courantes
Sortez votre voltmètre pour une vérification des tensions. Vous devez lire 400 volts entre deux phases. Entre une phase et la terre, 230 volts s’affichent normalement.
Si le moteur bourdonne sans tourner, une phase manque. Vérifiez les fusibles ou le serrage des bornes immédiatement. Un mauvais contact explique souvent pourquoi un frigo qui s’arrête et repart tombe en panne.
Terminez par un test de continuité de la terre. Assurez-vous que la carcasse métallique est bien reliée. C’est votre ultime barrière contre l’électrisation accidentelle. Ne négligez jamais ce point.
Maîtrisez votre branchement triphasé 4 fils en respectant les codes couleurs marron, noir, gris et la terre vert-jaune. Sécurisez votre installation 400V dès maintenant grâce à un serrage ferme et des tests au VAT rigoureux. Offrez enfin à vos machines une puissance industrielle fiable et parfaitement sécurisée.
